PROFILE
技术原理
卷对卷技术的技术基础
卷对卷控制技术是实现极片或隔膜持久地在设备上有效传出(任何运行速度都必须保持有效,包括机器的加速、减速和匀速),高速运行材料能够保持稳定的张力控制,保障生产的稳定性。



ADVANTAGE
技术优势
-
高速高精度张力控制技术
-
高速高精度张力控制技术
实现高速微张力控制,张力匀速波动±3%,加减速张力波动±5%。
张力控制技术根据动态力矩平衡方程、质量守恒定律、胡克定律、库伦摩擦定律构建卷绕系统的动力学方程,据此构建优化的控制模型和算法。
设立相关控制模型,基于Matlab或Matlab和其他动力学分析软件(如Recurdyn、Adams)相结合,实现控制算法的仿真和优化,并可同时对卷绕系统的机械模型进行优化,验证控制算法与机械模型的相互影响,确定控制方案。

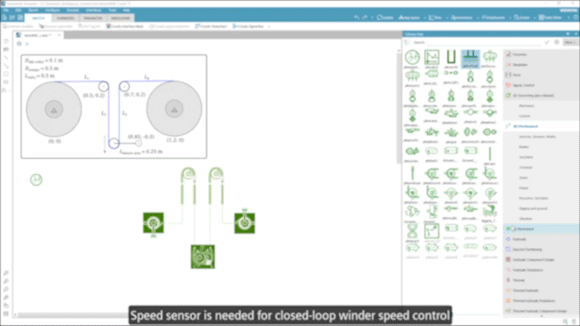

针对卷绕设备进行simulink仿真建模,同时对模型进行验证,确保模型精度;研究不同控制算法,与仿真模型的仿真调试,找到最好的算法和参数,把控制算法自动转成对应的实时控制程序; 通过仿真模型、硬件PLC(板卡) 进行虚拟调试,研究虚实联调。
APPLICATION
技术应用
-

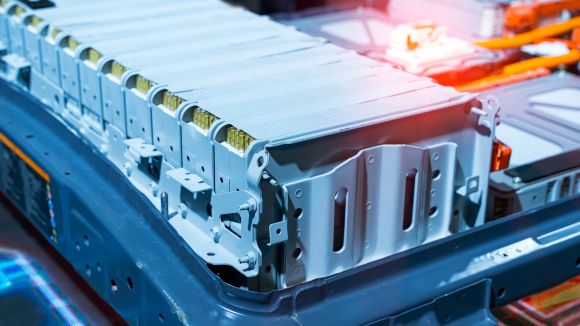

新能源动力电池


PRODUCTS
相关产品
高速卷对卷相关产品
-
动力电池智造
-
消费电子
-
光伏
-
智能家居
-
生命科学
-
现代建筑
-
交通运输
-
钣金加工
-
-
查看产品方形高速卷绕机
-
采用变径卷针,自动修正极耳对齐度。
-
极片纠偏有四级,与CCD检测形成闭环。
-
采用欧姆龙高性能运动控制器及领先技术。
-
入料采用追切裁断控制。
-
-
查看产品圆柱切卷一体机
-
极⽿切割纠偏与CCD闭环控制。
-
配有多重除尘系统,除尘效率⾼。
-
NG不良内部计算与信息追溯,NG不良单卷踢废。
-
极⽿切割尺⼨与卷绕极⽿对⻬度在线监测,动态调节。
-
-
查看产品双层宽幅高速涂布机
-
转塔式自动收放卷。
-
模头重复定位精度1um。
-
双层风箱弧形布置,走带平顺。
-
自由导辊稀油润滑,灵活性高。
-
-
查看产品辊压分切一体机
-
双工位滑差气胀辊收卷。
-
拉伸机构除皱技术。
-
弯缸拉伸,轧辊矫正。
-
机械或伺服缸辊缝调节。
-
-
查看产品方形切卷一体机
-
卷针采用DD⻢达直接驱动,速度波动≤0.2%。
-
极片纠偏有四级,与CCD检测形成闭环。
-
采用欧姆⻰⾼性能运动控制器及领先技术。
-
入料采用追切裁断控制。
-
-
查看产品宽幅激光清洗机
-
设备采用双侧大板支撑结构。
-
高精度送料机构。
-
高精度多动子激光位置调整系统。
-
多段极片储存和张力控制系统,张力控制精度高 。兼容A-A、A- B、B- B面清洗。
-
-
-
-
-
-
-
-
-
