方形高速卷绕机
OVERVIEW

产品简介

方形高速卷绕机

本设备用于实现锂电池裸电芯制造的制片卷绕工序。

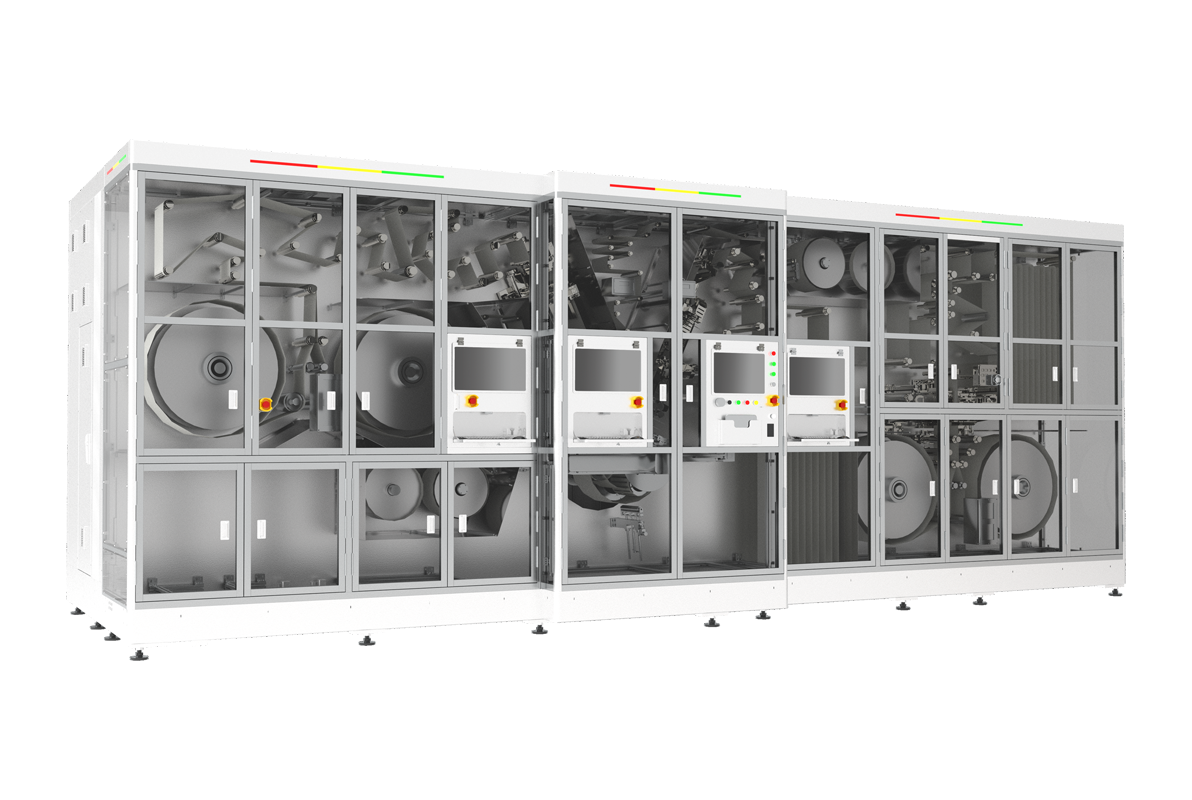

  • fangxinggaosujuanraojidiaoseguanwang-346.png
  • fangxing-974.png

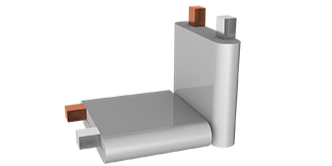

    方形铝壳卷绕电芯

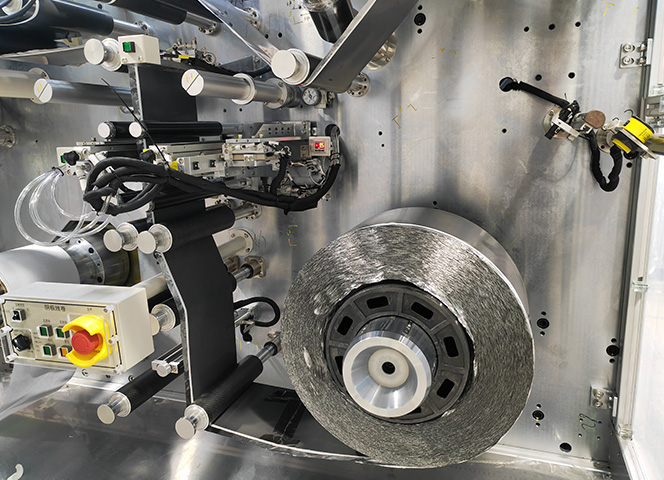

  • img4.jpg

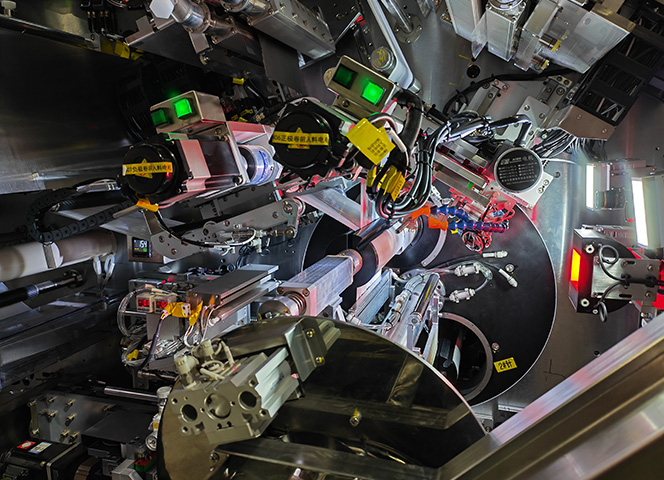

  • img3.jpg
ADVANTAGE

产品优势

  • 采用变径卷针,自动修正极耳对齐度。
  • 极片纠偏有四级,与CCD检测形成闭环。
  • 采用欧姆龙高性能运动控制器及领先技术。
  • 入料采用追切裁断控制。
  • 配有多重除尘系统,除尘效率高。
  • 张力控制采用高响应音圈电机,与高精度检测感应器形成闭环。
  • 基本信息
    • 设备效率:≥5.5PPM(极片长度 16m)
    • 兼容电芯宽度:100-320mm
    • 兼容电芯高度:70-250mm
    • 极片放卷卷径:≤Փ750mm
    • 隔膜放卷卷径:≤Փ400mm
  • 产品性能
    • 张力波动:≤ ±5%
    • 对齐度:≤±0.3mm
    • 极耳错位:≤±3mm
    • 热影响区域HAZ(Al):<100um
    • 热影响区域HAZ(Cu):<150um
    • 毛刺:<15um
    • 尺寸精度:±0.2mm
