三工位裁断叠片一体机
OVERVIEW

产品简介

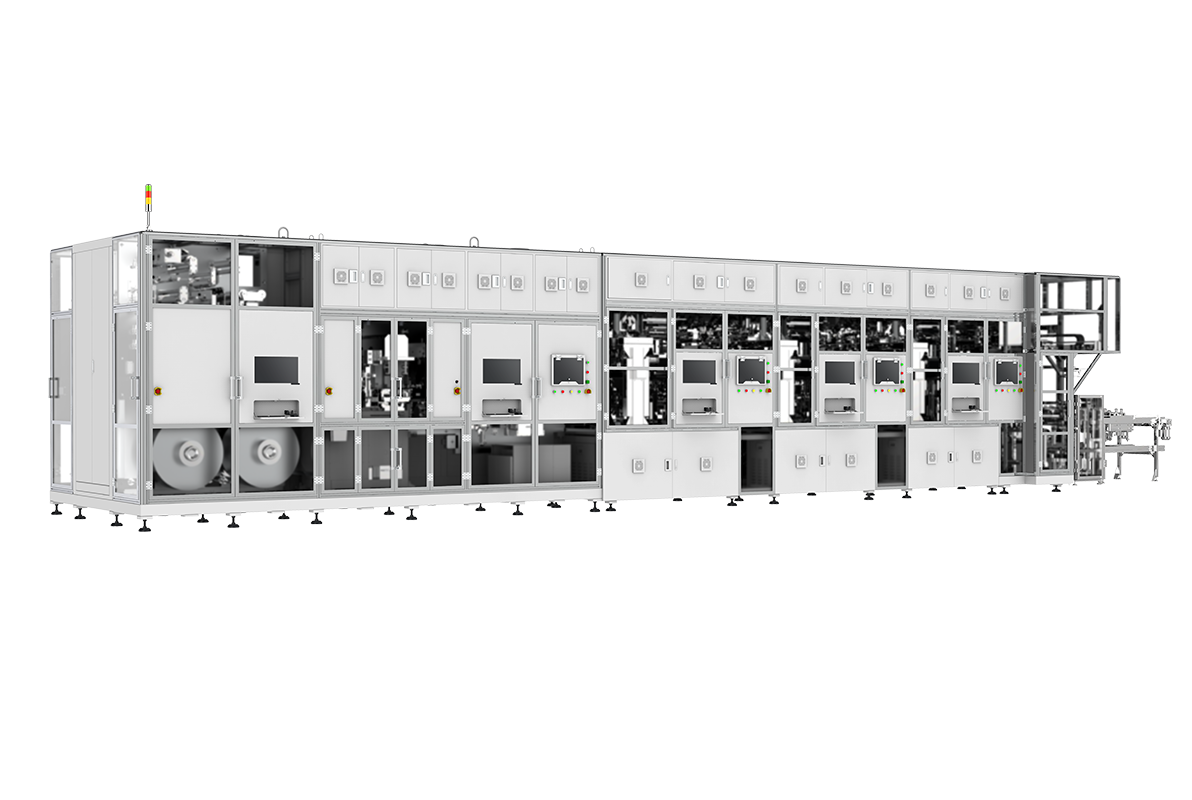

三工位裁断叠片一体机

本设备把正负极料卷冲裁成单片极片,并将成型的正负极片与隔膜层叠成单体电芯。

  • 三工位裁断叠片一体机.png
  • 三工位裁断叠片一体机.png
    三工位裁断叠片一体机
  • 三工位裁断叠片一体机.png
    三工位裁断叠片一体机
  • 三工位裁断叠片一体机.png
    三工位裁断叠片一体机
ADVANTAGE

产品优势

  • 全流程在线视觉检测,精度闭环调整良率高,不良信息可追溯。
  • 多级除尘系统,粉尘可控电芯短路率低。
  • 裁切与叠片一体化设计,避免极片周转损伤、无重片。
  • 高响应隔膜张力控制系统,隔膜拉伸损害低。
  • 电子凸轮多轴并行控制,动作响应快,设备效率高。
  • 基本信息
    • 设备尺寸:14000(L) X 5000(W) X 2700(H)mm
    • 兼容幅宽:100-400mm
    • 兼容层数:≤200层
    • 兼容厚度:≤5-35mm
    • 兼容工艺:极耳侧出和极耳顶出
    • 料卷直径:≤750mm(6 inch)
    • 隔膜直径:≤400mm(3 inch or 6 inch)
    • 叠片速度:Max 0.167s/pcs
    • 叠片方式:Z字型
  • 产品性能
    • 裁切长度误差: ≤±0.15 mm
    • 纵向毛刺:≤6µm
    • 横向毛刺:≤15µm
    • 极片/隔膜相邻对齐度:≤±0.2mm
    • 极片/隔膜整体对齐度:≤±0.3mm
    • 隔膜张力波动: ≤±5%
