OVERVIEW
产品简介

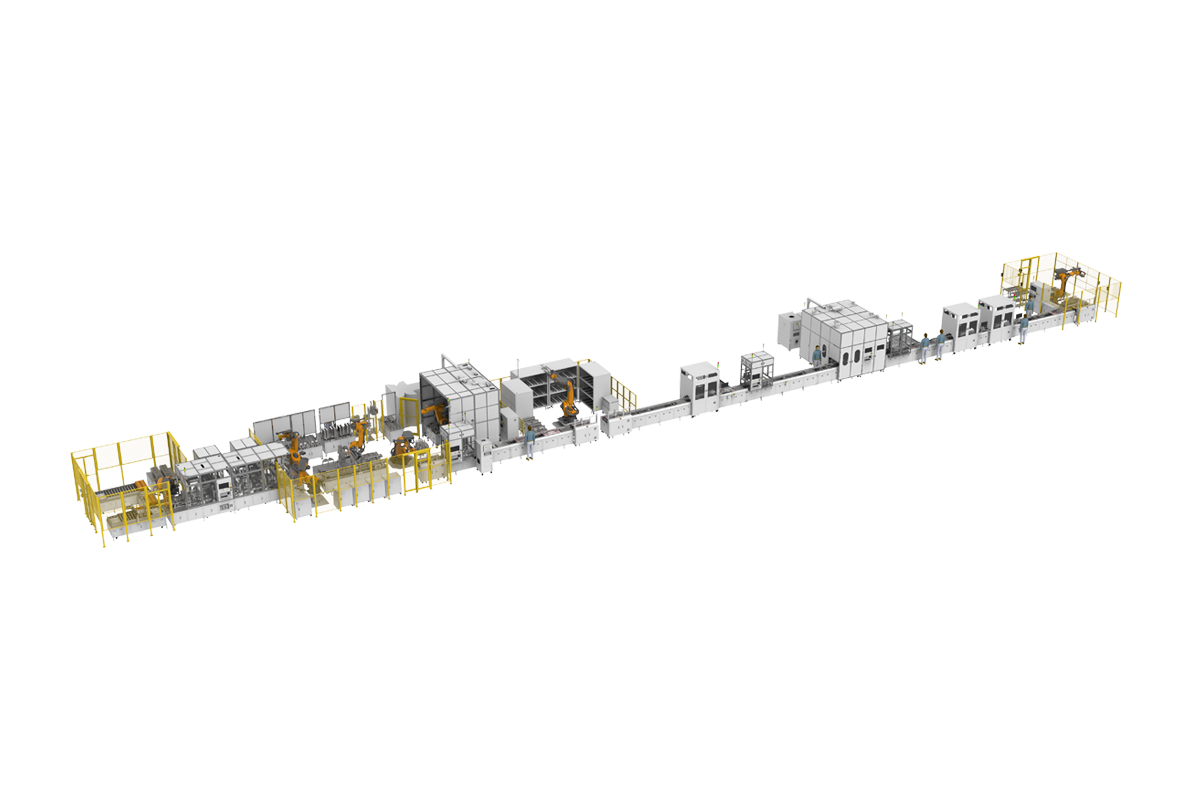

模组装配线
模组线主要是电芯上料、电芯清洗、电芯堆叠、侧缝焊接/模组困扎、加热静置、极柱寻址、Busbar焊接、镍片焊接、EOL测试、模组下线。
-

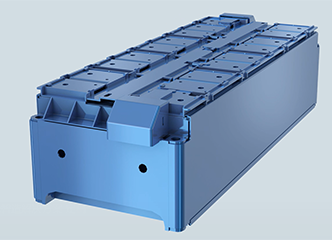

最终产品 -

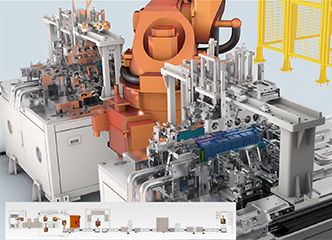

中间生产过程 -

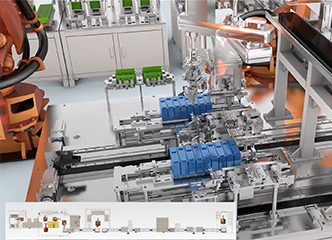

中间生产过程
ADVANTAGE
产品优势
-
全检电芯的电压、内阻、及厚度，保证后续模组装配的⼀致性。
-
采用桁架携带双组份涂胶头，对电芯进行涂胶，其出胶压力及混合比例可调，自带流量监控功能。
-
电芯堆叠基准统⼀，堆叠位置精度⾼，可⼀键切换不同堆叠配⽅。
-
激光焊接基准统⼀，焊接前对BUSBAR进行视觉寻址和离焦量检测，⽆漏焊及虚焊现象，保障焊接质量。
-
独创气流式除尘，降低烟雾、粉尘及焊渣对焊接质量的影响。
-
兼容多款电芯及模组，具备可扩展性，换型时间短，性价比高。
-
基本信息
- 整线尺寸：50(L) X 9(W) X 4(H)m
- 气源：0 .5-0 .7MPa
- 电源：380VAC , 50Hz
- 功率：180KW
-
产品性能
- 产能：12-45PPM
- 良品率：＞99.5%
- 设备故障率：≤2%
- 方形铝壳模组：⻓(mm):300-1200 厚(mm)：150-200 ⾼(mm)：90-250
