OVERVIEW
产品简介

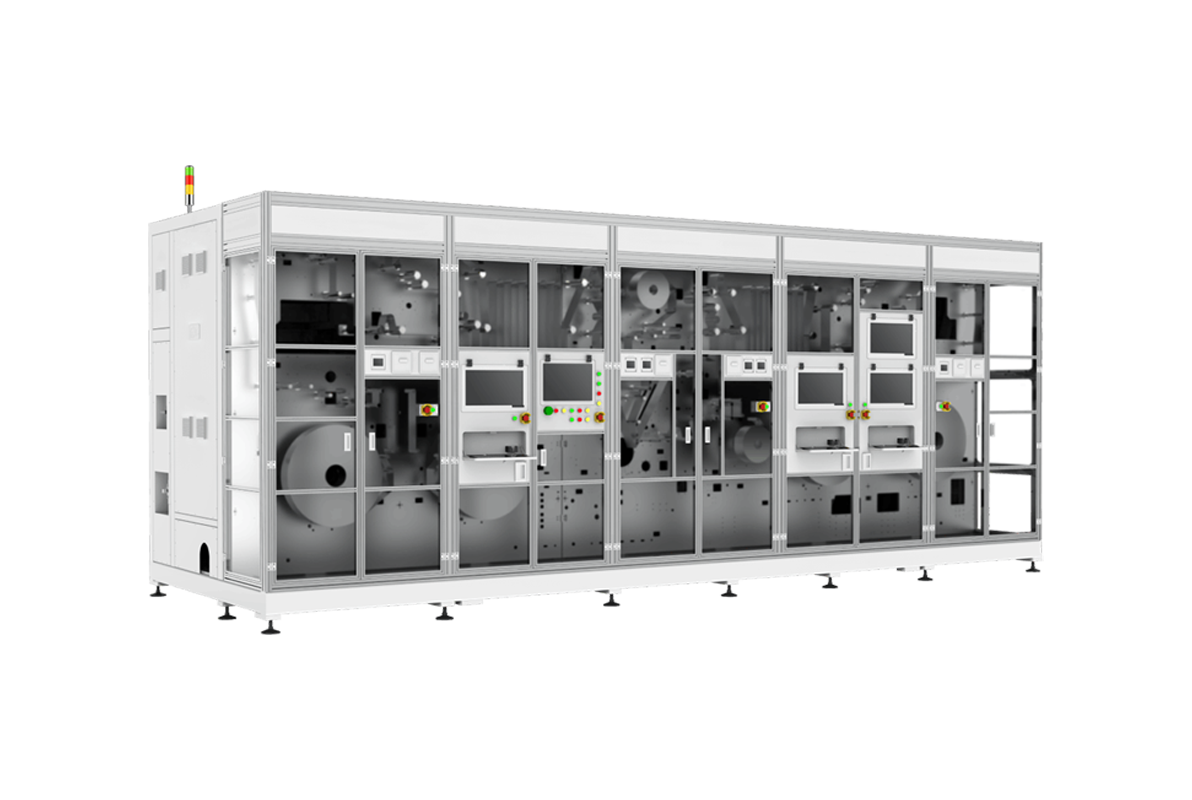

圆柱切卷一体机
本设备用于实现锂电池正负极极片极耳的制作，以及正负极极片与隔离膜的卷绕装置。
ADVANTAGE
产品优势
-
极⽿切割纠偏与CCD闭环控制。
-
配有多重除尘系统，除尘效率⾼。
-
NG不良内部计算与信息追溯，NG不良单卷踢废。
-
极⽿切割尺⼨与卷绕极⽿对⻬度在线监测，动态调节。
-
锥度张⼒控制，精确到每⼀圈张⼒；⾼精度凸轮追裁控制。
-
激光切割与卷绕节拍动态匹配；具备来料不良⾃动跳切及停机续切功能。
-
基本信息
- 设备效率:≥15ppm（EA=5500mm)
- 设备良率:99.5%
- 卷芯直径范围:≤60mm
- 兼容幅宽:≤150mm
- 收放卷卷径:≤ 700mm
-
产品性能
- 对齐度:±0.3mm
- 热影响区:HAZ(Al) <100um;HAZ(Cu) <150um
- 极耳切割精度:±0. 1mm
- 激光切割毛刺:≤15um
- EA裁切精度:EA=5500±2mm
- 多极耳对齐度:±2mm
