解锁涂膜机成本、效率痛点,海目星单层双面高速涂膜机创新应用

2023-07-27
技术新闻


涂膜工艺 / COATING


涂膜机的工艺制程是把搅拌完成的浆料(粘合剂、石墨碳粉混合而成的导电剂)连续、均匀地涂覆在箔材的正反面,然后烘干收集成卷。该设备用于涂布工序前,用于增强极片的导电性和电池活性物的附着力。

涂膜机作为锂电池制造前段的核心工艺,跟电池容量、倍率、安全性、循环寿命等关键指标密切相关。

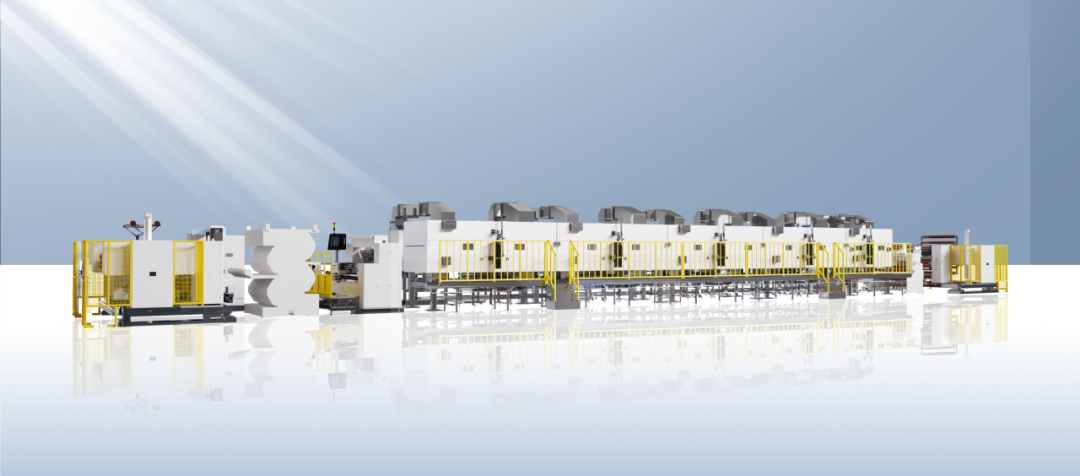

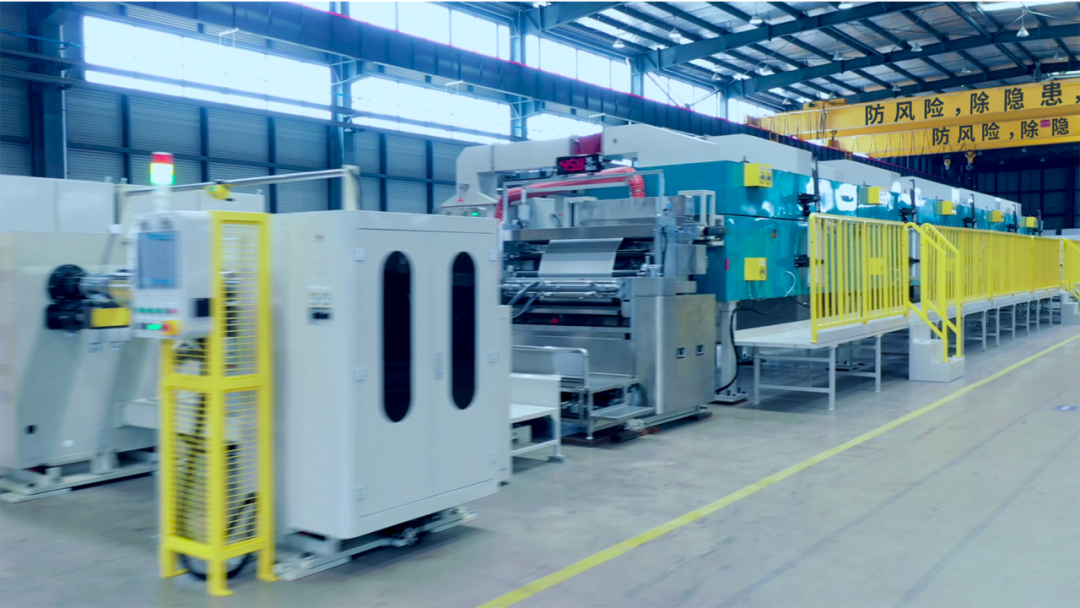

海目星单层双面高速涂膜机

“整体方案” 以创新直面行业痛点


01. 创新涂布方式 160m/min高速涂布

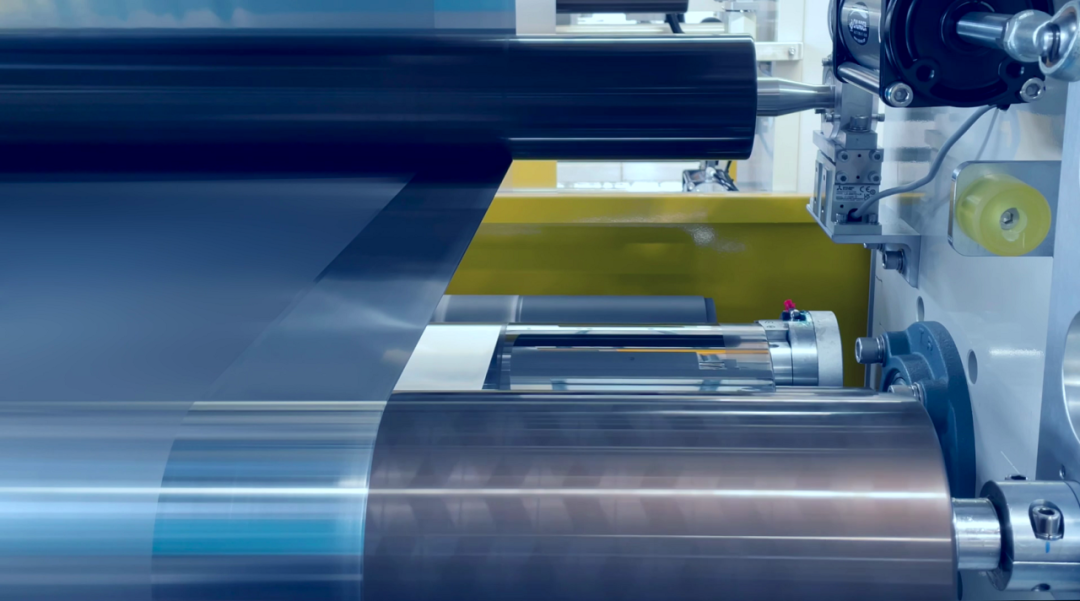

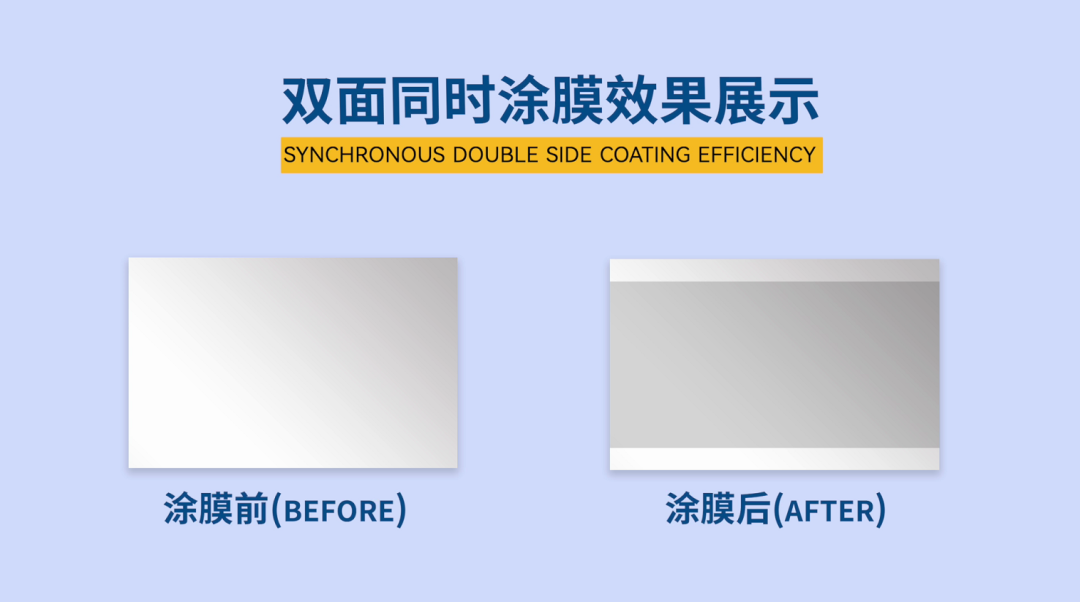

传统涂布工序,要实现基材正反面同步涂,需要两套干燥系统和两套牵引系统,增大损耗的同时也增加了打皱风险。海目星研发的双微凹版涂布工艺,一个涂布工位结合两个涂布头,双管道涂料,双面同步涂

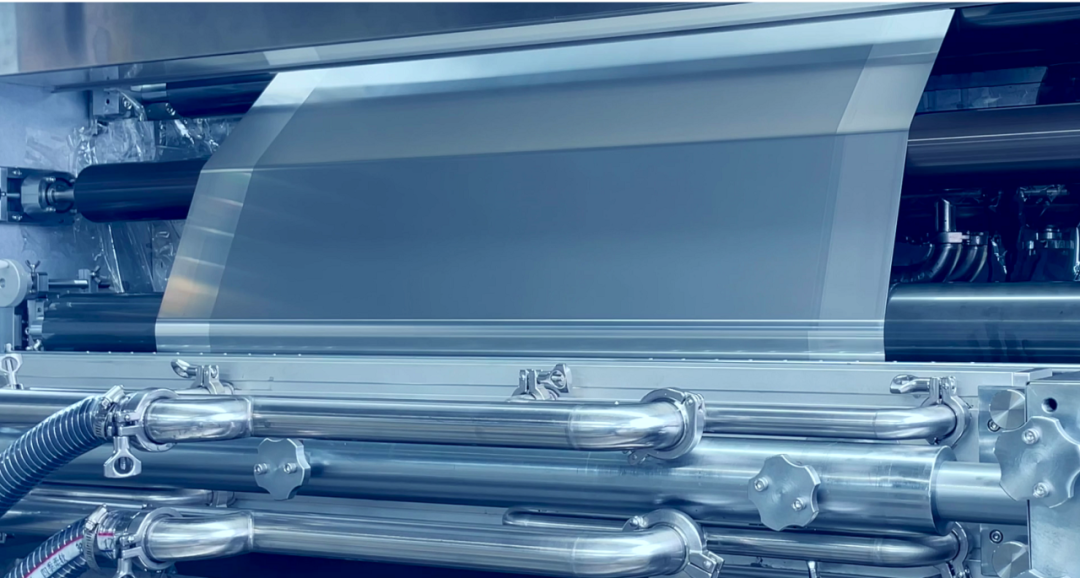

另外,传统凹版涂布运用双辊压印式涂布,而涂布模头采用的料盒主要为开放式料盒,高速涂布的过程易造成浆料飞溅,极大地局限了涂布效率的提升。海目星应用封闭料盒,实现高精度、高速度的双面同时涂布,涂布速度提升至160m/min,防止浆料飞溅的同时,不易干料。



02. 全悬浮高速烘箱设计 降本提质


在整个涂膜制程,干燥的关键性不亚于涂布技术。不管是方案的设计还是干燥技术,对涂膜产品的性能、安全性都有着极大的影响。

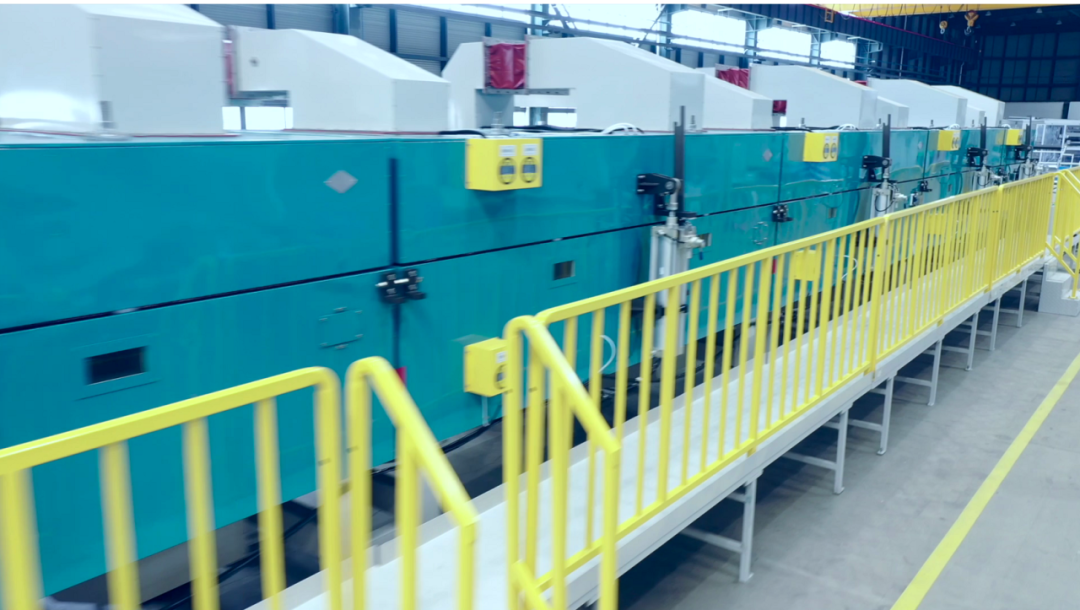

海目星采用蚌合式烘箱结构,实现单层烘箱基材双面同时干燥,打破了传统双面干燥需采用的折返式双层烘箱结构方式



采用全悬浮方式,不与过辊等走带支撑结构接触,更好地规避了过辊对箔材力的作用,解决涂膜层褶皱和掉粉等行业痛点。基于仿真技术和实践测试,迭代研发出海目星流场稳定的船体结构和气翼式风嘴,保障了烘箱风场的风速一致性,进一步提高干燥过程中走带的稳定性和干燥的一致性。



03. 与自动化技术结合,实现高精高速涂膜


线速度160m/min的高速运行下,容易产出较大的张力波动,继而影响涂布的效果。海目星采用双闭环张力控制技术,确保张力调整反馈及时,从而实现较高的张力精度。放卷采用恒张力控制,收卷采用锥度张力控制,以保证整卷内外松紧适度,将双面同时涂布收放卷的张力控制工艺水平提升到新高度。



另外,结合双辊纠偏技术和快速调节机构,实时调节纠偏效果,以便快速精确保证涂布质量与精度,更适应薄面涂布。



· 设备尺寸:L32000mm*W6500mm*H3500mm

· 辊面宽度:1600mm (Max.)

· 收放卷直径:Φ700mm

· 涂布方式:连续涂布

· 额定运行速度:≤160m/min

· 涂布厚度:1.5-4µm

· 张力波动:≤±3N(不含加减速过程)





在动储双赛道的严峻要求下,满足锂电池大规模优质生产,产业持续降本增效的同时,回归新能源发展本质,迈向“零碳”制造是锂电池生产装备工艺路径需要直面的重大课题。

立足技术创新和整体解决方案,海目星单层双面高速涂膜机实现节能降耗13%,涂膜效率提升33%。未来,海目星将持续发力动储领域,以极致涂膜打造锂电池高质量跃升发展“新引擎”。
