OVERVIEW
产品简介

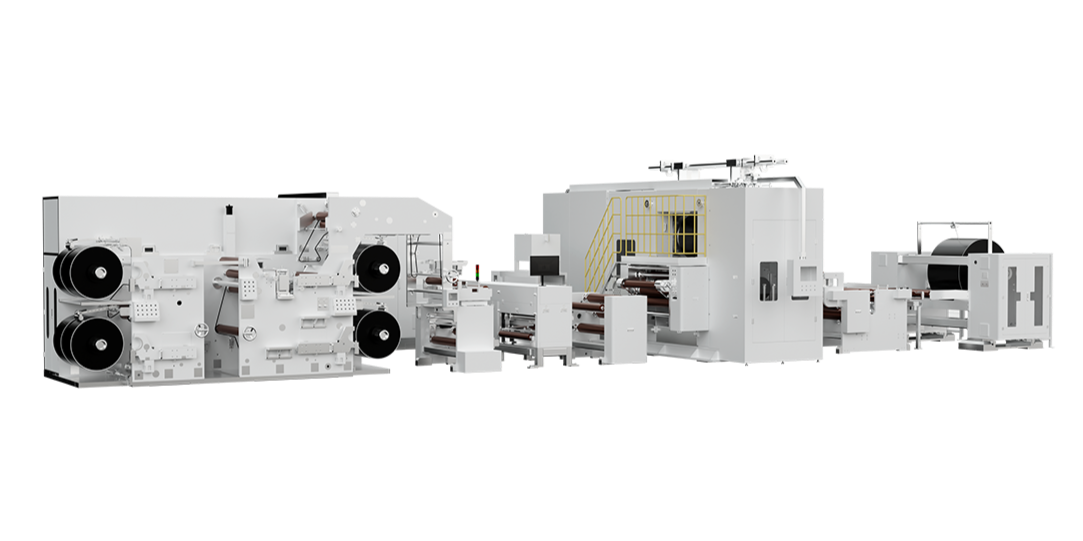

辊压分切一体机
该设备用于对正负极金属集流体表面涂布的粉体电极材料进行压实。减小极片厚度，提高粉体层单位体积的活性物质担载量，提高充填密度，从而提高电池容量。
-
放卷模组 -
伺服液压模组 -
辊压模组
ADVANTAGE
产品优势
-
轧辊辊面在线激光清洗。
-
双工位滑差气胀轴收卷。
-
拉伸机构除皱技术。
-
弯缸拉伸，轧辊矫正。
-
伺服液压辊缝调节。
-
毛刷双面除尘。
-
整体分切刀架，圆形滚刀分切。
-
冷轧/热轧、单辊/双辊连轧多种方式选择。
-
延展率在线检测与控制。
-
基本信息
- 轧辊规格 mm：Φ750×(600–950)、Φ800×(700–1050)、Φ900×(1200–1500)等
- 生产速度：≤120m/min
- 轧辊加工精度：圆跳动≤1.0μm/m，直线度≤1.0μm/m
- 轧辊镀层：正极碳化钨，负极镀硬铬
- 辊面硬度：HRC67–68
- 弯辊机构：8支液压缸，单侧弯辊力150T，控制精度±0.5T
- 极片除皱工艺：拉伸张力50~1300N，闭环控制
- 张力波动：≤±2N（不含加减速过程）
- 张力控制精度：≤±3N（≤500N），≤±5N（＞500N）
- 分切机构：上下刀独立驱动
-
产品性能
- 辊缝调节精度：1μm
- 轧辊装配后跳动：≤±2μm
- 极片厚度一致性：≤±2μm
- 分切毛刺：≤7μm
- 分切精度：≤±0.3mm
- 收卷对齐度：≤±1mm
- 设备故障率：≤2%
- 合格率：≥99.5%
